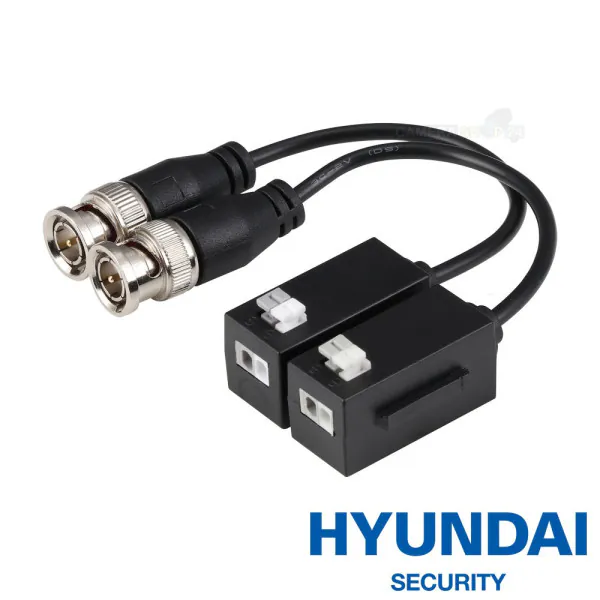

Hyundai passive video balun tot 4K - cat25

Hyundai video balun voor 4K (cat25)

Video balun voor het transporteren van een videosignaal met een resolutie tot 4K. Met deze passieve transceiver kunt u via een UTP-kabel het videosignaal transporteren. Geschikt voor zowel HDCVI, HDTVI, AHD als CVBS. Met deze video balun kunt u beelden met een resolutie van 4K tot wel 200 meter transporteren (afhankelijk van kabelkwaliteit en omstandigheden). De video balun heeft een ingebouwde spanningsstabilisator en is beschermd tegen overbelasting. U ontvangt een set met twee video baluns.

Kenmerken

• Set van 2 stuks (camera-zijde + DVR/monitor-zijde)
• Geschikt voor HDCVI, HDTVI, AHD, CVBS
• Transmissieafstand 4K: tot 200 meter
• Voor UTP netwerkkabel CAT5/5E/6
• Ingebouwde spanningsstabilisator + overbelastingbeveiliging

Transmissie afstanden (richtwaarden)

• HD CVI 720p: 400m, 1080p: 250m, 4MP: 200m, 5MP: 200m, 4K: 200m
• HD TVI 720p: 250m, 1080p: 250m, 4MP: 200m, 5MP: 200m
• HD AHD 720p: 350m, 1080p: 200m, 4MP: 200m, 5MP: 200m
• CVBS: 400m

Aansluiten

• Sluit de BNC-kabel van de camera aan op de BNC-connector van de eerste balun.
• Sluit de tweede balun met een BNC-kabel aan op de BNC-ingang van uw monitor of DVR recorder.
• Verbind daarna beide baluns met de UTP-kabel.
• Voor de stroom kunt u een losse 12V plug aan de UTP-kabel monteren.

FAQ - Veelgestelde vragen

1) Is dit een set of één balun?

Dit is een set van twee. U gebruikt altijd één balun bij de camera en één bij de recorder/monitor.

2) Voor welke systemen is deze balun geschikt?

Geschikt voor HDCVI, HDTVI, AHD en CVBS (BNC/coax videosignaal). Niet bedoeld voor IP-camera’s.

3) Wat is de maximale afstand bij 4K?

De richtwaarde voor 4K is tot 200 meter (afhankelijk van kabelkwaliteit en omstandigheden).

4) Welke UTP-kabel kan ik gebruiken?

Gebruik CAT5/5e/6 van goede kwaliteit voor het beste resultaat.

5) Kan ik voeding via dezelfde UTP-kabel laten meelopen?

Ja, u kunt een los aderpaar in de UTP-kabel gebruiken en aan de camera-zijde een 12V plug monteren (zoals vaak bij dit type baluns wordt toegepast).

6) Werkt dit met IP-camera’s (PoE/RJ45 data)?

Nee. Dit product is bedoeld voor analoge HD/coax systemen (CVI/TVI/AHD/CVBS) en niet voor IP/PoE-netwerkcamera’s.

7) Hoe voorkom ik storingen (ruis/strepen)?

Gebruik een goede CAT5e/CAT6-kabel, vermijd parallelle routes langs 230V-kabels, en zorg voor stevige, nette aansluitingen.

Transmissie afstanden

De transmissie afstanden van deze video baluns zijn als volgt:

• HD CVI 720p: 400m, 1080p: 250m, 4MP: 200m, 5MP: 200m, 4K: 200m
• HD TVI 720p: 250m, 1080p: 250m, 4MP: 200m, 5MP: 200m
• HD AHD 720p: 350m, 1080p: 200m, 4MP: 200m, 5MP: 200m
• CVBS: 400m

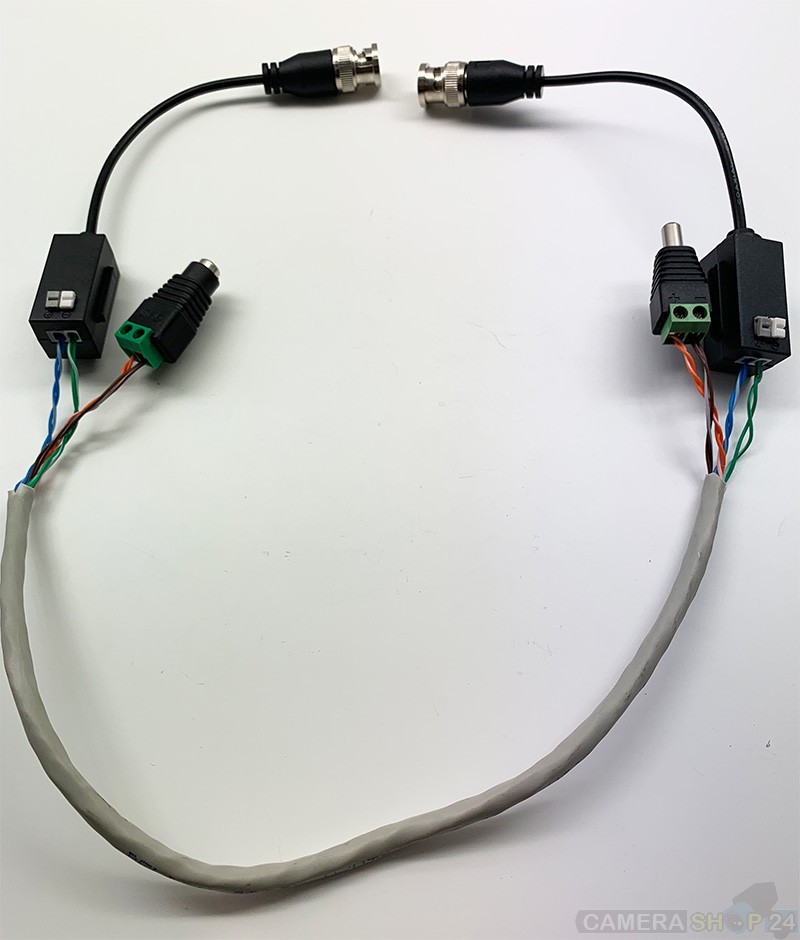

Aansluiten Hyundai video balun

Het aansluiten van video baluns is erg eenvoudig. Allereerst sluit u de BNC kabel van uw camera aan op de BNC connector van de eerste balun. De tweede balun wordt door middel van een BNC kabel aangesloten op de BNC ingang van uw monitor of DVR recorder. Verbind daarna beide baluns met de UTP kabel. Voor de stroom kunt u een losse 12V plug aan de UTP kabel monteren.

Specificaties
