Welke kabel voor camerasysteem?

CCTV-kabels: welke kabel heb je nodig voor je camerasysteem?

Een bewakingscamera aansluiten lijkt eenvoudig, maar de kabelkeuze bepaalt in de praktijk veel: beeldkwaliteit, storingsgevoeligheid, installatiegemak en of je later makkelijk kunt uitbreiden. Omdat er veel kabeltypes bestaan, zetten we de belangrijkste CCTV-kabels overzichtelijk op een rij en leggen we uit welke je wanneer gebruikt.

Welke kabel voor mijn camerasysteem?

De juiste kabel hangt vooral af van het type camera:

• Coax (RG59 + BNC) → voor analoge / HD-over-coax systemen (CVI/TVI/AHD/CVBS).
• UTP netwerkkabel (Cat5e/Cat6) → voor IP-camera’s (en vaak PoE).
• UTP + videobaluns → om coax-video via UTP te transporteren.

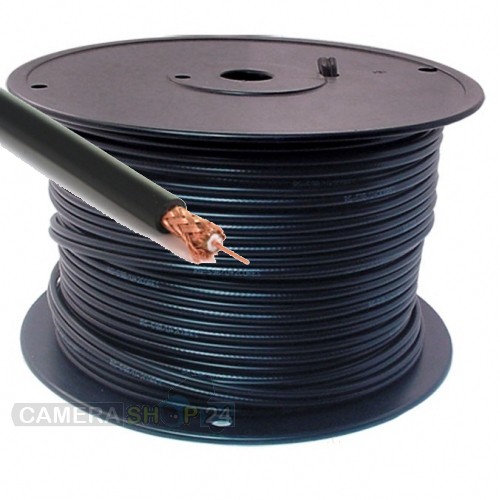

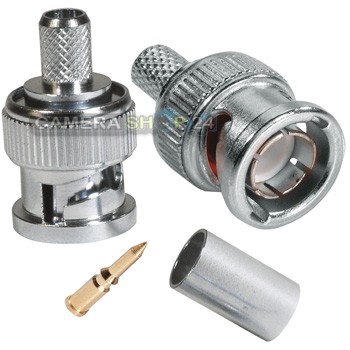

1) Coax RG59 + BNC-connectoren

Een coaxkabel (RG59) wordt gebruikt voor de overdracht van het videosignaal (en soms ook audio, afhankelijk van systeem). Je ziet dit vooral bij klassieke CCTV- en HD-over-coax systemen. CameraShop24 beschrijft dat de kwaliteit van coaxkabel en BNC-connectoren belangrijk is voor de uiteindelijke beeldkwaliteit.

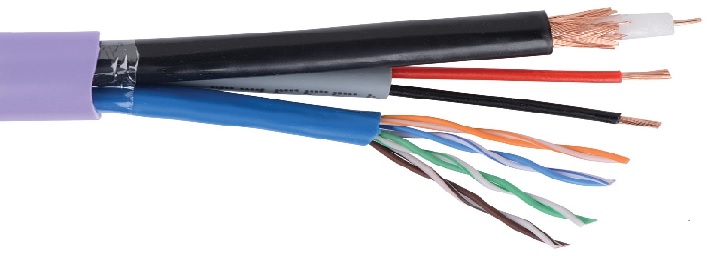

Coaxkabel of combikabel?

Er zijn twee varianten:

• Gewone coax: transporteert alleen het videosignaal (voeding loopt dan apart).

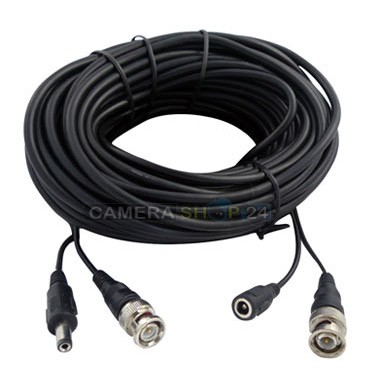

• Combi coax (RG59 + 12V): stroom + video in één kabel. Groot voordeel: je hoeft geen losse voeding bij de camera te organiseren.



Tip: bij veel standaard coax-installaties is een combi coax de meest praktische keuze, omdat het aansluiten sneller gaat en je minder losse kabels hebt.

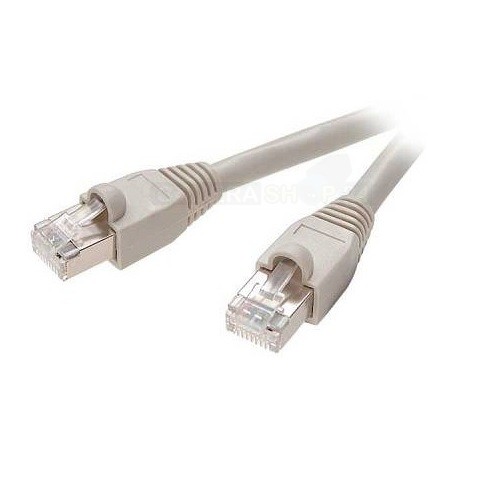

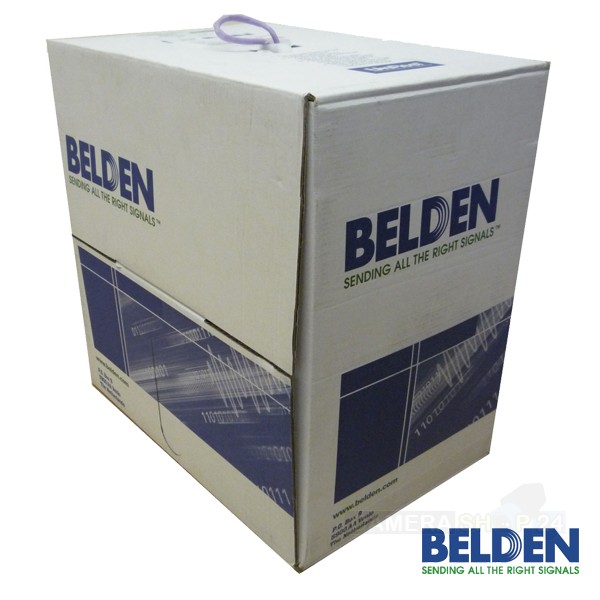

2) UTP-kabel (netwerkkabel) – Cat5e / Cat6

De UTP-kabel is de standaard voor netwerken en wordt bij camerabewaking vooral gebruikt voor IP-camera’s. Jullie blog noemt Cat6 als veelgebruikte keuze voor gigabitnetwerken en geeft aan dat UTP vaak prettig is bij langere afstanden omdat de kabel dunner en flexibeler is dan andere opties.

UTP voor IP-camera’s

Voor IP-camera’s (netwerkcamera’s) heb je in de basis UTP nodig. Met een PoE-switch (of PoE-injector) kan de camera vaak ook direct gevoed worden via dezelfde kabel (stroom + data). Dat maakt installatie strak en overzichtelijk.

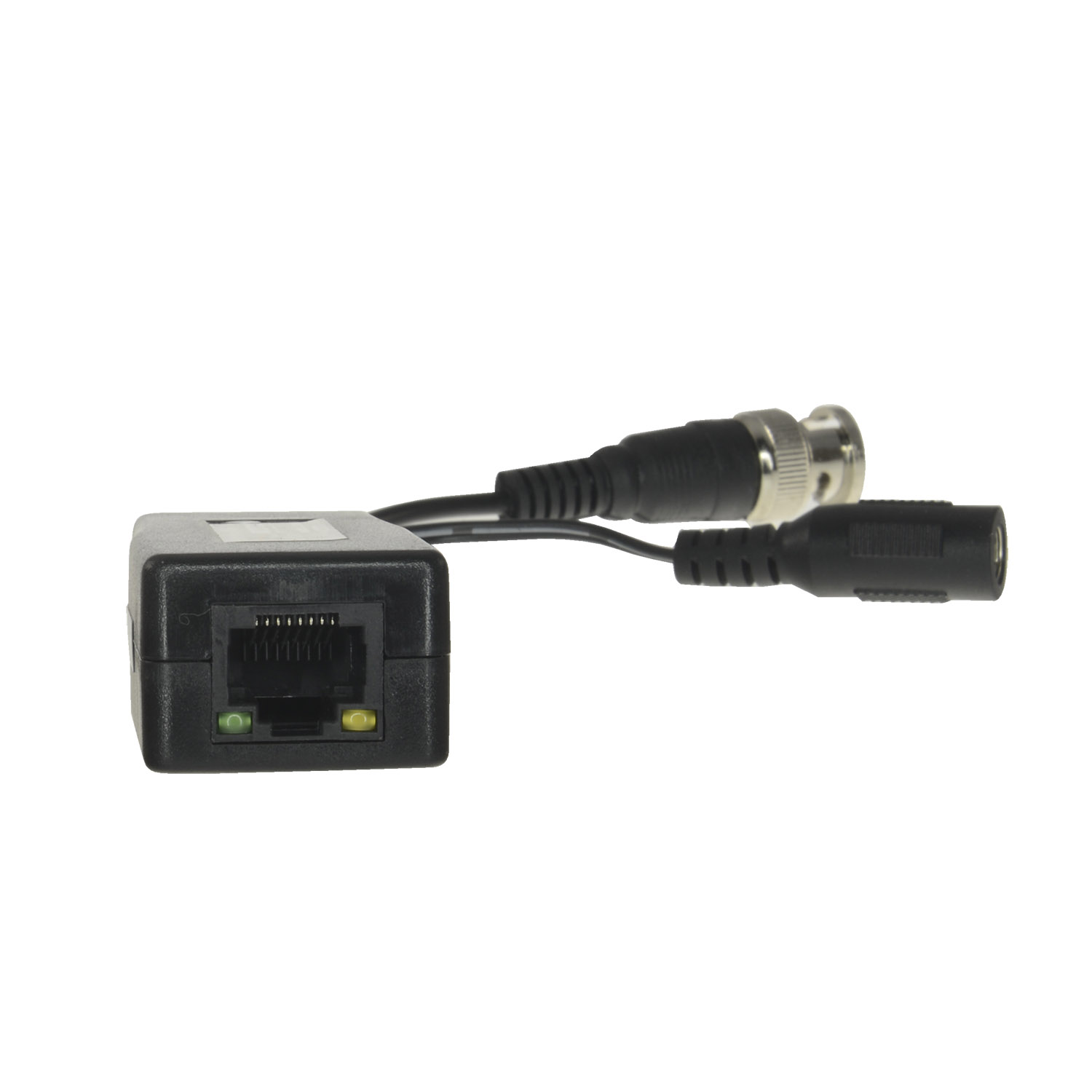

UTP voor coax-camera’s (via videobaluns)

Heb je al UTP liggen, maar wil je een coax/HD-over-coax camera aansluiten? Dan kan dat met videobaluns: die zetten het signaal om zodat het via UTP kan lopen. Dit staat ook zo in jullie blog.

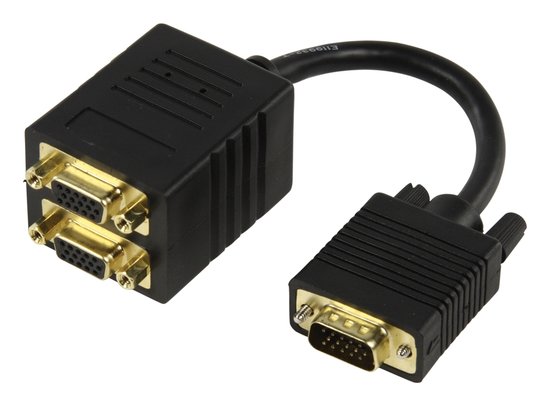

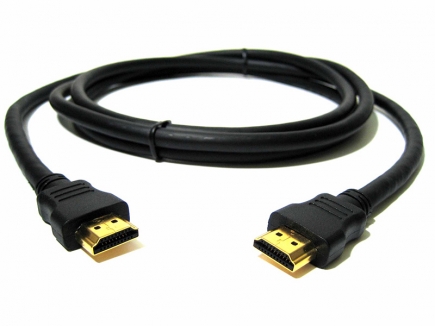

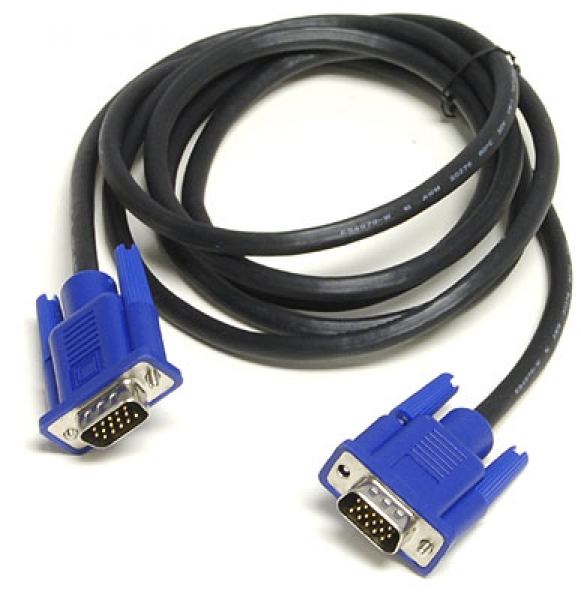

3) HDMI- en VGA-kabels voor je monitor

Om je DVR/NVR aan te sluiten op een monitor of tv gebruik je meestal HDMI of VGA (afhankelijk van recorder en scherm). Jullie blog noemt ook accessoires zoals splitters, verlengers en converters.

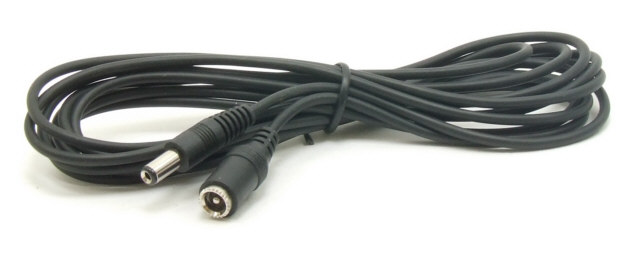

4) 12V verlengkabel (voeding verlengen)

Wanneer er geen stopcontact in de buurt is, kun je de voeding verlengen met een 12V verlengkabel. Deze kabels worden gebruikt tussen camera’s en de voeding/recorder en zijn verkrijgbaar in verschillende lengtes.

Kabels kiezen: snelle keuzehulp

• Bestaande coax-installatie → kies RG59 coax of combi coax (stroom + video).
• Nieuw IP-systeem → kies UTP Cat5e/Cat6 (liefst met PoE).
• UTP ligt al, maar camera is coax → gebruik videobaluns.
• Recorder naar monitor → HDMI of VGA.
• Voeding te kort → 12V verlengkabel.
•

Veelgestelde vragen (FAQ) over CCTV-kabels camerabewaking

Welke kabel gebruik ik voor mijn beveiligingscamera’s?

Voor analoge/HD-over-coax systemen gebruik je meestal coax (RG59), eventueel als combi (stroom + video). Voor IP-camera’s gebruik je UTP (bijv. Cat5e/Cat6).

Wat is het verschil tussen coaxkabel en UTP-kabel bij CCTV?

Coax transporteert het (analoge/HD) videosignaal direct naar de recorder. UTP is een netwerkkabel: voor IP-camera’s transporteert hij data (en vaak PoE), en voor coaxsystemen kan UTP gebruikt worden in combinatie met videobaluns.

Wat is een combikabel bij camerabewaking?

Een combi coax is een kabel waarbij stroom en videosignaal samen in één kabel lopen. Het voordeel is dat je geen losse voedingskabel bij de camera nodig hebt.

Kan ik UTP gebruiken voor coaxcamera’s?

Ja, met videobaluns kun je het coax-videosignaal via UTP transporteren.

Welke kabel gebruik ik om mijn recorder op een monitor aan te sluiten?

Meestal HDMI of VGA, afhankelijk van de aansluitingen op recorder en monitor.

Wat als mijn voedingskabel te kort is?

Dan kun je een 12V verlengkabel gebruiken om de voeding te verlengen wanneer er geen stopcontact in de buurt is.
