Coaxkabel vs UTP-kabel

Als u een beveiligingscamera wilt aansluiten op uw recorder heeft u de keuze uit meerdere kabels. De coaxkabel en de UTP-kabel zijn de meest gangbare bij hedendaagse camerasystemen en losse beveiligingscamera’s. Wellicht heeft u vragen over bekabeling of weet u niet welke kabel u moet kiezen. Deze blog legt uit wat deze kabels zijn en de grootste verschillen tussen de twee.

Wat is een coaxkabel?

Een coaxkabel is een kabel die camerabeelden en audio overbrengt van de beveiligingscamera naar de recorder. Het is zeer belangrijk om een coaxkabel van goede kwaliteit te gebruiken, want niet alleen de beveiligingscamera is van invloed op het eindresultaat. Ook de juiste kabel is van invloed.

De coaxkabel bestaat uit twee geleiders: een binnen- en buitengeleider. De binnengeleider verstuurt signalen en wordt beschermd door de buitengeleider. De binnengeleider, de kern van een coaxkabel, is van koper en heeft een isolerende laag. Bij een goede coaxkabel is deze laag van aluminium. Een coaxkabel met een goede koperen kern zorgt voor een perfecte overdracht van beeld en geluid.

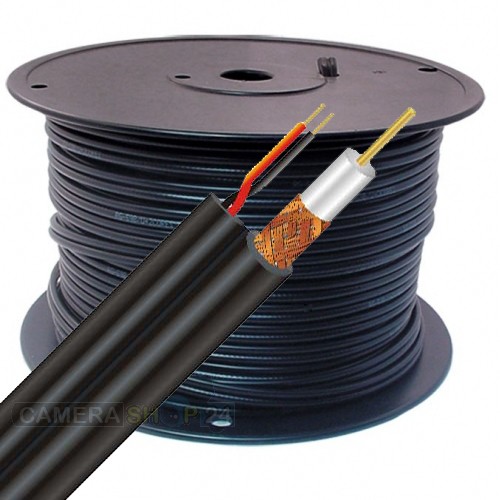

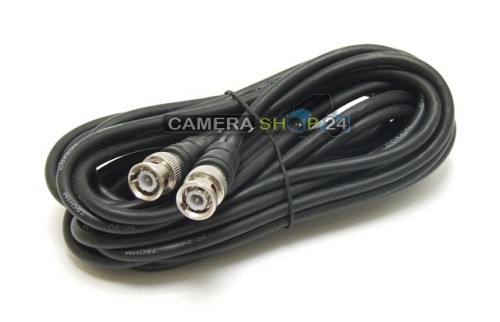

3 meter coaxkabel op maat100 meter coaxkabel op rol



U kunt coaxkabels los op een haspel kopen van 100 tot 300 meter, of kant en klare coaxkabels waar de BNC connectoren al zijn gemonteerd. Gebruikt u een rol, dan heeft u BNC connectoren nodig. Bekijk ze hier.

Naast de normale coaxkabel bestaan er combi coaxkabels.

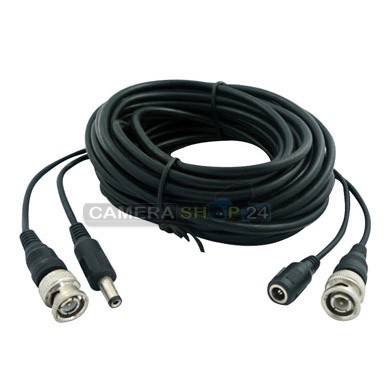

Combi coaxkabel

Een combi coaxkabel heeft naast de normale coaxiale aansluiting (BNC-connector) een aansluiting voor 12V voeding. Het is één kabel met aan beide uiteinden twee uitgangen. Met een combi coaxkabel heeft u geen stopcontacten meer nodig naast de beveiligingscamera. De stroom wordt door de kabel naar de recorder of monitor geleid. Bij de monitor of recorder komt de 12 volts aansluiting. ( adapter). De combi kabels zijn ook los op een haspel van 100 of 250 meter te verkrijgen of kant en klaar in de lengtes van 10, 20, 30 en 40 meter.

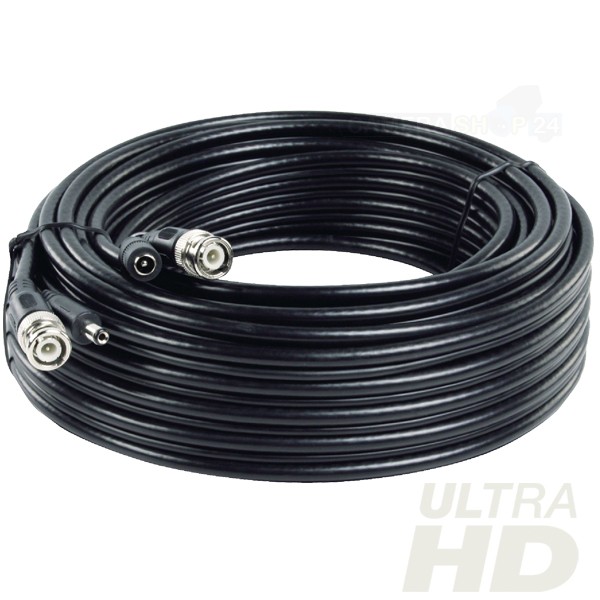

50 meter combi coaxkabel
10 meter combi coaxkabel50 meter combi coaxkabel

Coaxkabel met RG-59 standaard

De coaxkabels uit ons assortiment zijn RG-59, een type dat vaak gebruikt wordt voor videoverbindingen. RG-59 is de standaard voor hedendaagse camerasystemen. Bekijk hier onze coaxkabels.

Wat is een UTP-kabel?

Een UTP-kabel is meestal dezelfde kabel die u gebruikt voor uw internetverbinding en wordt ook netwerkkabel genoemd. Echter kunt u UTP-kabels ook gebruiken in uw camerasysteem. De UTP-kabel is dun, flexibel en eenvoudig te verwerken. UTP-kabels zijn relatief goedkoop en geschikt voor binnen. Voor buiten hebben wij ook UTP-kabels. De UTP-kabel moet voorzien zijn van RJ45-connectoren om aan te kunnen sluiten op de recorder en de beveiligingscamera.

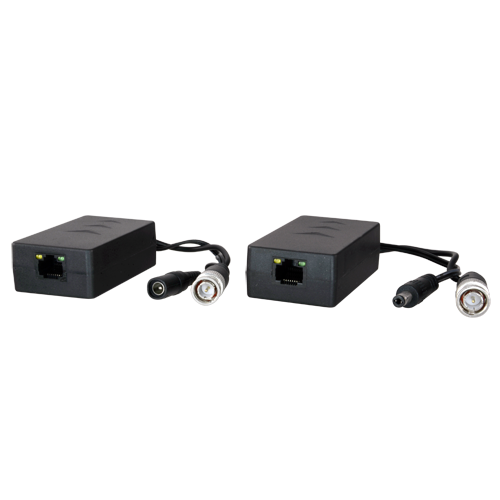

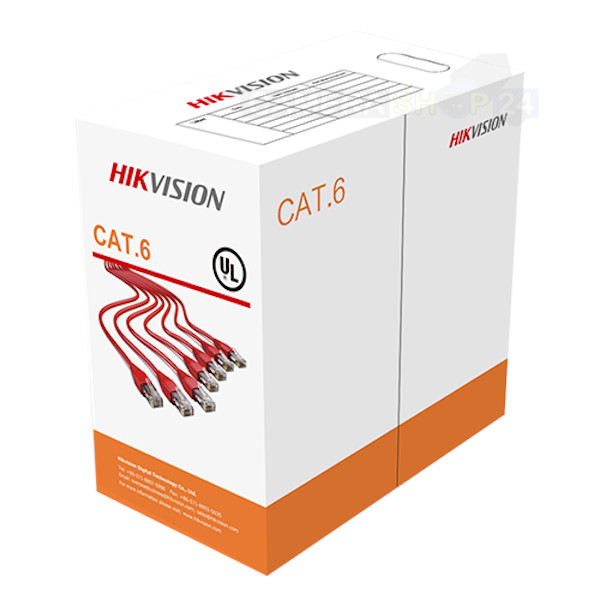

Hikvision 305 meter UTP-kabel op rol Videobalun 4K

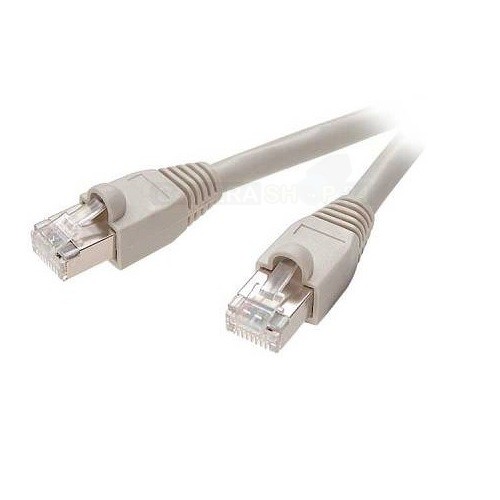

10 meter UTP-kabel op maat305 meter UTP-kabel op rolVideobalun tot 4K



UTP-kabels zijn uitermate geschikt bij beveiligingscamera’s die verder weg staan. Voor afstanden die groter zijn dan 40 meter kan het handig zijn om UTP-kabels in combinatie met videobaluns te gebruiken omdat hiermee kwaliteitsverlies van uw camerabeelden beperkt wordt gehouden. Gebruik hiervoor twee videobaluns, passieve omvormers van coax naar UTP en andersom.

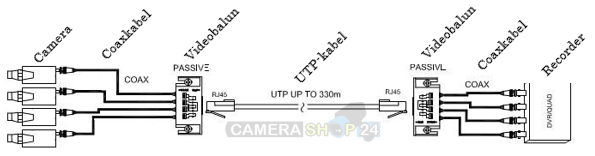

Beveiligingscamera’s aansluiten op langere afstand

U kunt UTP-kabels op rollen kopen van 100 of 300 meter, maar deze bevatten geen connectoren. Gebruikt u een rol, dan heeft u RJ45-connectoren nodig. Lees hier hoe u RJ45-connectoren aansluit op uw UTP-kabel. Bekijk hier onze UTP-kabels.

Wat zijn de grootste verschillen tussen coax en UTP?

De meeste cameratypen kunnen met een coaxkabel en een UTP-kabel worden aangesloten. IP-camera’s worden altijd aangesloten met een UTP-kabel. SDI beveiligingscamera’s worden altijd aangesloten op een coaxkabel.

Aangezien IP beveiligingscamera’s worden aangesloten op een NVR recorder, kunt u geen coaxkabels gebruiken bij een NVR recorder. NVR recorders hebben geen ingang voor coaxkabels en gaan alleen over UTP. Camerashop24 verkoopt UTP-kabels van diverse merken, zoals Hikvision, Belden, Safire en eigen merk.

Coaxkabels hebben een betere bescherming dan UTP-kabels dankzij de geweven koperen afscherming. Dit blokkeert magnetische interferentie (het beïnvloeden van de werking van een systeem door een stoorsignaal).

UTP-kabels kunnen grotere afstanden bereiken zonder significant kwaliteitsverlies. Vanaf 40 meter raden wij aan voor een UTP-kabel te kiezen.

Welke kabel moet ik kiezen bij mijn camera?

Gebruik coaxkabels als u:

1) Een camerasysteem gebruikt voor binnen, waarbij de camera’s niet verder dan 40 meter van de recorder verwijderd zijn;
2) Een camerasysteem gebruikt voor buiten, waarbij de camera’s niet verder dan 40 meter van de recorder verwijderd zijn en u de kabels eenvoudig kunt wegwerken;
3) Een SDI camerasysteem heeft.

Gebruik UTP-kabels als u:

1) Een camerasysteem gebruikt voor binnen, waarbij de camera’s verder dan 40 meter van de recorder verwijderd zijn, bijvoorbeeld in winkelcentra of grote bedrijfsruimtes - of voor het gemak van doorvoeren. Bij UTP-kabels hoeft u iets minder grote gaten te boren.
2) Een camerasysteem gebruikt voor buiten, waarbij de camera’s niet verder dan 40 meter van de recorder verwijderd zijn en u de kabels niet eenvoudig kunt wegwerken;
3) Een camerasysteem gebruikt voor buiten, waarbij de camera’s verder dan 40 meter van de recorder verwijderd zijn;
4) Een IP camerasysteem / een NVR recorder heeft.

Weet u het nog niet helemaal?

Dat begrijpen we goed. Daarom hebben we bij camerasets, recorders en losse beveiligingscamera’s specificaties toegevoegd. Meestal vindt u ook een PDF van de specificaties en een handleiding. Als u vragen heeft kunt u mailen naar info@camerashop24.nl.
