Camerasysteem aansluiten

Hoe sluit ik mijn camerasysteem aan?

Een camerabewakingssysteem is vrij eenvoudig zelf aan te leggen. Camerashop24 levert complete systemen waarvan de onderdelen direct op elkaar aansluiten. U komt niet voor verrassingen te staan. Met een camerasysteem neemt u camerabeelden op (eventueel alleen bij beweging) en kijkt u live mee via uw smartphone.

Camerasysteem analoog

Een compleet systeem bestaat uit beveiligingscamera’s, een recorder en eventueel een monitor. Wij geven u een aantal tips hoe u een beveiligingssysteem aansluit. Klik hier voor een kant-en-klare cameraset of stel deze zelf samen.

DVR recorders (digitale video recorders)

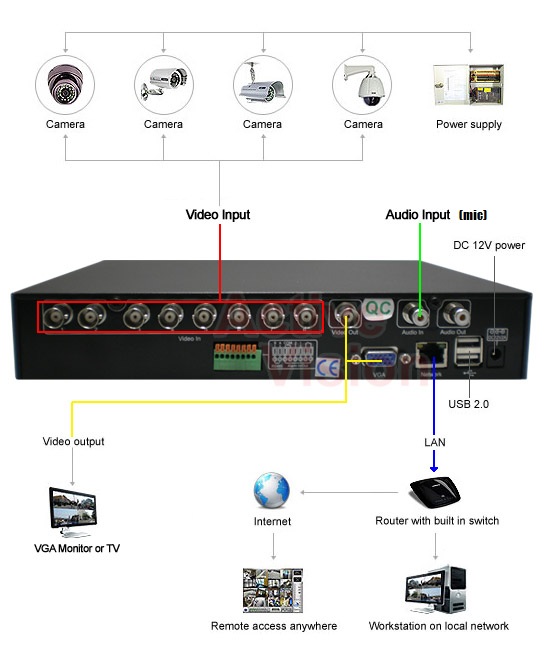

De recorder is een opnameunit voor uw camerabeelden. Een DVR recorder kan uitgerust zijn met 4, 8 of 16 kanalen. Dit houdt in dat er bij een 4 kanaals recorder maximaal 4 camera's kunnen worden aangesloten, bij een 8 kanaals 8 en bij een 16 kanaals recorder 16 stuks. Een voorbeeld van de achterzijde van een 8 kanaals recorder ziet u hieronder (de 4 en 16 kanaals volgen hetzelfde principe). De HD DVR recorders zijn voorzien van een HDMI uitgang voor aansluiting op een HD televisie of monitor.

Camera's aansluiten op de recorder

De camera's zijn standaard voorzien van een kabel van +/- 60cm met een BNC connector en een plug voor de stroomvoorziening. De plug voor de stroomvoorziening gaat in het stopcontact. Deze connector van de bewakingscamera sluit u aan op de recorder. Klik hier voor een BNC connector.

BNC / 12v combinatiekabel

Camerashop24 levert standaard een BNC / 12v combinatiekabel bij complete camerasets. Dit zijn kabels met de stroom en videosignaal over 1 dezelfde kabel, dus gecombineerd. U kunt ook bewakingscamera's aansluiten met een UTP-kabel / netwerkkabel. U heeft dan twee videobaluns nodig.

BNC-connector

Een BNC / 12v combinatiekabel is kant en klaar leverbaar en werkt met 'Plug and Play' door de BNC-connectoren. Bij beveiligingscamera's wordt vaak dit type connector gebruikt ten behoeve van het videosignaal. De connector heeft een bajonet, wordt met een kwartslag aangedraaid en voorkomt spontaan losschieten. Verbindingskabels zijn in het algemeen voorzien van de male uitvoering. De kabel aan deze connector is meestal een RG59 coaxkabel. De beveiligingscamera en opnameapparatuur (DVR recorder) zijn voorzien van de female uitvoering. De ene kant van de kabel sluit u aan op de recorder en de andere kant aan de camerapluggen. Het voordeel hiervan is dat u geen stroomvoorziening nodig heeft op de plek waar de camera's worden geplaatst.

CVBS of composiet video

Er bestaan verschillende soorten videosignalen die geen van allen direct uitwisselbaar zijn. Dit is de oudste vorm. Dit signaal komt ook voor bij consumentenapparatuur en maakt gebruik van tulp pluggen. Deze connectoren zijn meestal geel. Soms is er een scart connector.

Voeding via videobaluns

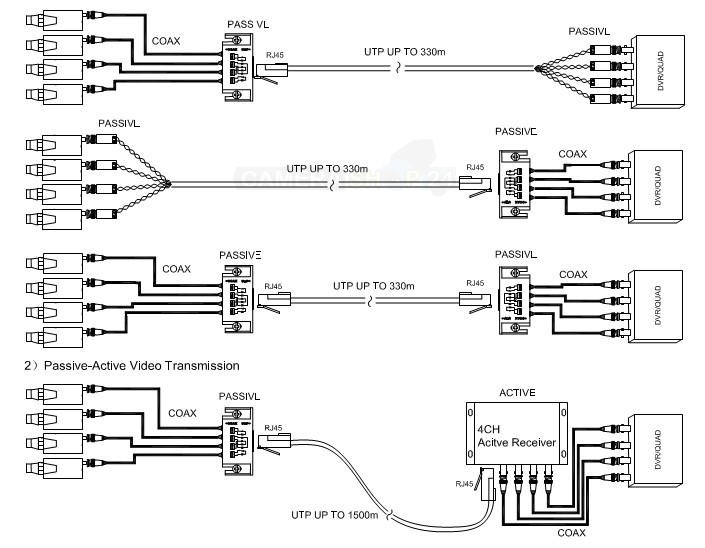

Bij afstanden boven de 50 meter is het vaak voordeliger om een UTP-kabel te gebruiken. Dat kan met behulp van videobaluns. De camera’s uit uw camerasysteem worden aangesloten met een UTP-kabel (netwerkkabel) en worden gevoed met een PoE-systeem (Power over Ethernet). Dit kan een NVR recorder zijn en een losse PoE-adapter. Als de videobalun buiten wordt geplaatst raden wij aan deze in een speciaal daarvoor gemaakte opbouwdoos of sokkel te plaatsen. Hieronder ziet u 4 manieren om de videobaluns met UTP kabels te gebruiken. Klik hier om meer te lezen over videobaluns.

Voeding voor uw beveiligingscamera's

Elke beveiligingscamera heeft een voeding nodig. Verreweg de meeste beveiligingscamera's werken op 12v voeding. Er zijn drie manieren om te voorzien in 12v voeding: per camera een aparte 12v stroomadapter, alle bewakingscamera’s aan één centrale voeding en een combinatie van beide. Klik hier voor een camerasysteem waar de adapter gratis wordt meegeleverd.

Beveiligingscamera met monitor

De recorder heeft een VGA- of HDMI-uitgang voor een monitor of TV. Sommige recorders hebben hiernaast een BNC of RCA/Tulp-uitgang voor composiet video, waar u alleen een composiet video monitor (of gewone TV) op kunt aansluiten. Een recorder met alleen een VGA- of HDMI-aansluiting is gebruikelijk. Klik hier voor een monitor.

IP camerasysteem aansluitschema

Op deze pagina leggen we stap voor stap uit hoe u een IP camera surveillancekit aan kunt sluiten. Met een IP camerasysteem neemt u camerabeelden op (eventueel alleen bij beweging) en kijkt u live mee via uw smartphone. Een compleet systeem bestaat uit beveiligingscamera’s, een recorder en eventueel een monitor. In deze tutorial gaan we uit van IP bewakingscamera's in combinatie met een surveillance CCTV recorder die is aangesloten op het internet. Klik hier voor een kant-en-klare set. Klik hier om zelf een cameraset samen te stellen met 10% korting.

Aansluiten IP bewakingscamera's

IP bewakingscamera's hebben ten minste twee kabels nodig om aan te sluiten: een UTP RJ45-connector of een RJ11 netwerkkabel en een voeding van 12v of 24v. Sommige IP camera’s hebben ook een audio-ingang (microfooningang), een alarminput en -output voor controle en een BNC coax aansluiting. Andere CCTV recorders maken gebruik van PoE (Power over Ethernet), waardoor u maar één kabel nodig heeft om verbinding te maken met de IP camera.

Aansluiten NVR recorder

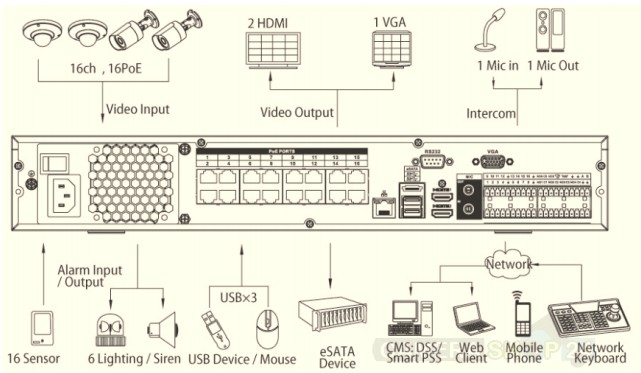

De volgende stap is om de netwerkkabels van de IP bewakingscamera’s aan te sluiten op de surveillance CCTV recorder. De cameraingangen van de NVR recorder zijn te vinden aan de achterzijde links. Als voorbeeld ziet u de afbeelding van de NVR recorder hieronder.

Aansluitschema bewakingscamera surveillance set

Nu kunt u op de recorder een netwerkkabel van uw modem en/of router aansluiten. De meegeleverde stroomkabel kan ook worden aangesloten. Aan de achterzijde is er een HDMI en VGA-aansluiting voor een monitor of TV. Op uw CCTV recorder heeft u een USB-aansluiting voor het koppelen van apparaten (zoals een muis).

Let op! Plug geen PoE-kabel waar stroom op zit in de PoE-ingang van de recorder waar ook stroom uitkomt.

IP camera installeren

Het systeem kan ingeschakeld worden met de schakelaar aan de achterkant. De recorder en de bewakingscamera's zijn nu ingeschakeld. De opstarttijd van het camerasysteem is ongeveer 30 tot 40 seconden.

Wificamera installeren

Een IP camera is in wezen hetzelfde als een computer die op de router wordt aangesloten. U kunt hiervoor een UTP-kabel gebruiken. U hoeft niets in de router aan te passen. U heeft wel voor draadloos gebruik een aantal gegevens van de router nodig, maar zorg er eerst voor dat de camera bedraad werkt. Eerst moet het netwerk de bewakingscamera herkennen. Als u dubbel klikt op het IP camera-icoon krijgt u een venster te zien met het IP-adres van de beveiligingscamera op het netwerk. Klik hier voor een wifi camerasysteem.

IP-adres vinden van uw beveiligingssysteem

Zonder dit IP-adres (als de camera niet door het netwerk wordt herkend) kunt u weinig doen, dus het is absoluut noodzakelijk dat u deze stap met succes doorloopt. Als de camera herkend wordt en een netwerkadres heeft, schrijf dit dan op. Klik hier voor meer informatie over het vinden van een IP-adres en aansluittips.

Contact met Camerashop24

Voor meer informatie kunt u contact met ons opnemen via T 0181-453362 of E info@camerashop24.nl.
