CCTV aansluittips

Op deze pagina vindt u tips over het aansluiten van een camerabewakingssysteem. Het aansluiten van video bewakingsapparatuur is vrij eenvoudig. Camerashop24 levert complete systemen waarvan de onderdelen direct op elkaar aansluiten. U komt niet voor verrassingen te staan. Wij geven u graag een aantal tips hoe u een beveiligingssysteem aansluit.

Recorders (DVR digitale video recorders)

De recorder is een opname unit voor uw camerabeelden. Een dergelijke recorder kan uitgerust zijn met 4, 8 of 16 kanalen. Dit houdt in dat er bij een 4 kanaals recorder maximaal 4 camera's kunnen worden aangesloten, bij een 8 kanaals 8 en bij een 16 kanaals recorder 16 stuks.

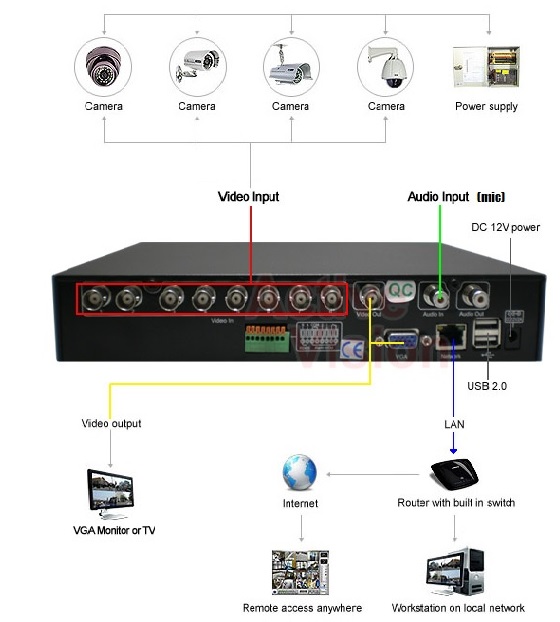

Op de onderstaande afbeelding ziet u de een achterzijde van een 8 kanaals recorder. De 4 en 16 kanaals recorders werken volgens hetzelfde principe.

De HD DVR recorders zijn voorzien van een HDMI uitgang voor aansluiting op een HD televisie of monitor.



cctvaansluittips



Camera's aansluiten op de recorder

De camera's zijn standaard voorzien van een kabel van +/- 60cm met een BNC connector en een plug voor de stroomvoorziening.



aansluitingcoaxkabel12volt Deze kant sluit u aan op de camera



Welke kabel ga ik gebruiken?

Camerashop24 levert standaard bij de complete camerasets bnc/12v combinatie kabel.U kunt sommige camera's ook via een UTP kabel (netwerkkabel) in combinatie met video baluns op de recorder aansluiten.

Via BNC-12 Volt combinatie kabel

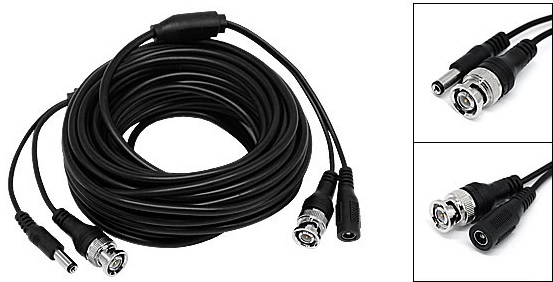

Een BNC-12V combinatiekabel is kant en klaar leverbaar, voorzien van plug en play aansluit connectoren. De ene kant van de kabel sluit u aan op de recorder en de andere kant op de camerapluggen. Het voordeel hiervan is dat u geen stroomvoorziening nodig heeft op de plek waar de camera's worden geplaatst.



aansluitkabelbewakingscamera

 De kabels zijn leverbaar in 5, 10, 15, 20, 30, 40 en 50 meter.


Aansluiten via UTP kabel met baluns (aanrader voor langere afstanden)

Aansluiten via UTP kabel kan ook met behulp van UTP video baluns. Het principe is hetzelfde als bovenstaand. De UTP balun set bestaat uit 2 delen, 1 aan de kant van de camera en 1 aan de kant van de recorder. Hiertussen komt de UTP kabel. De stroom wordt hier opgezet met een adapter aan de kant van de recorder.



                   cctvvideobaluns                                                                               cctvutpkabel





     Klik hier voor de verschillende utp baluns                                                      Klik hier voor de utp kabels 1,5,10,20 en 30 meter



Als de video balun buiten wordt geplaatst raden wij aan de balun in een lasbox te plaatsen (de zg. grijze dozen met wartels). Wij hebben ook opbouwdozen voor de dome camera's waarin de kabels netjes kunnen weggewerkt.

Stroomvoorziening van de bewakingscamera's

Zoals eerder aangegeven worden de camera's voorzien van stroom vanaf de plek waar de recorder wordt geplaatst. De stroom gaat dan over de BNC-12V kabel of via de UTP kabel met behulp van de video stroom baluns. U neemt 1 of meerdere losse enkelvoudige adapters of bijvoorbeeld een voedings splitter met meerder pluggen voor bijvoorbeeld meerdere camera's.



cctvadapter5ampere5aansluitingen                                                       bewakingscameraadapter







                   5 polige 12V adapter                                                                    Enkelvoudige adapter



Aansluiten van een IP camera

In principe is het aansluiten van een IP camera hetzelfde als een computer die op de router wordt aangesloten. Je hoeft niets in de router aan te passen. Je hebt wel voor draadloos gebruik een aantal gegevens van de router nodig, maar zorg er eerst voor dat de camera bedraad werkt. Allereerst moet het netwerk de camera herkennen. Als je dubbelklikt op het IP camera icoon dan krijg je een venster te zien met het adres van de camera op het netwerk (zie onderstaand plaatje). Zonder dit adres (als de camera niet door het netwerk wordt herkent) kan je weinig doen, dus het is absoluut noodzakelijk dat je deze stap met succes doorloopt.

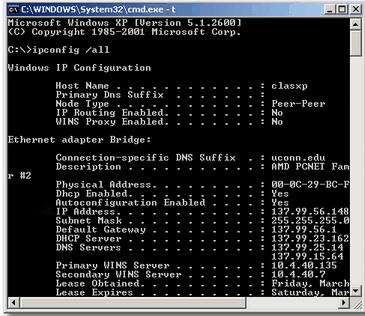

Als de camera herkent wordt en een netwerkadres heeft, schrijf dit dan op. De volgende instructies zijn voor Windows XP besturingssyteem. Ga in Windows naar Start>Uitvoeren en typ: cmd om een DOS venster op te roepen. Klik op OK in het DOS-venster typ: ipconfig/all en klik enter. Je krijgt een aantal gegevens te zien zoals in de onderstaande afbeelding. Controleer eerst de status onder DHCP ingeschakeld (aangegeven wordt ja of nee). Schrijf de adressen van de volgende vermeldingen op Subnetmasker Standaardgateway DNS-server (meestal staan er twee DNS-servers aangegeven, neem de eerste)

Ga terug naar het eerste scherm (waarin het adres van de camera wordt aangegeven) en rechtsklik op het adres (zie onderstaand plaatje). Selecteer de optie Network configuration. Vink de optie Obtain IP from DHCP aan. Vul de gegevens van Subnetmasker, Standaardgateway en DNS-server in zoals je die hebt overgenomen. Vul bij HTTP port 80 in. Vul de inloggegevens in. Als je die niet zelf hebt ingesteld, gebruik dan als gebruikersnaam: admin en als wachtwoord: geen wachtwoord. De camera moet nu werken.

Als je de camera draadloos wilt gebruiken dan volgen er andere instructies maar zorg eerst dat de camera bedraad werkt.

aansluitenipcamera
